Termómetros de resistencia de platino (Pt)
Características principales
La resistencia a la termo-PT100 (comúnmente llamado “PT100″) son adecuados para los elementos sensibles a la temperatura para medir la temperatura dada su especial sensibilidad, precisión y fiabilidad.
Disponible en cualquier forma, tamaño y materiales, la PT100se aplican habitualmente en todos los campos de aplicación donde la temperatura máxima de trabajo es = / <650 º C (1200 ° F).
VENTAJAS:
Datos técnicos

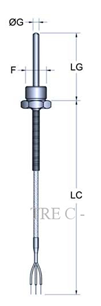

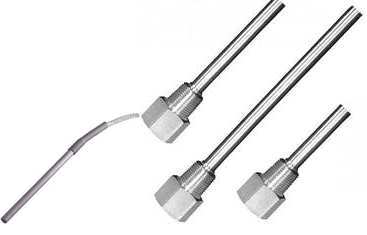

Un tipo estándar PT100 resistencia térmicade una vaina cilíndrica con 304, adecuado para medir la temperatura y los ajustes generales. Este modelo presenta los resultados de la funda del cable protegido por un resorte de acero inoxidable, que pueden ser alojados en uno o dos elementos de detección que se pueden conectar a 2,3 o 4 hilos (sólo con un elemento sensor ).
|
La temperatura de funcionamiento |
Varía de acuerdo con el modelo en función del tipo de cable |
|
Exactitud / precisión de la medición |
de acuerdo con las normas EN60751 Clase A, B o AA |
|
Tipo de ejecución |
estándar |
|
El tipo de modelo (escala de temperatura) / Tipo de cable |
0/400°C, -40/+200°C, -50/+240°C, -20/+105°C |
|
Número de elementos sensibles |
Simple o Doble |
|
Tipo de sensor |
PT 100, PT1000, Ni 100, PTC 1 kOhm 25°C, NTC 10 Kohm 25°C |
|
Tipo de conexión |
a 2-fili, a 3-fili oppue a 4-fili |
|
Diámetro del revestimiento (OG) |
Ø 4 – 6 – 8 mm u otros específicos del cliente |
|
Material de la cubierta |
AISI304, AISI316 |
|
Longitud de inmersión (LG) |
30, 50, 100, 200 u otros específicos del cliente |
|
Longitud de la extensión (si existe) (LC) |
que se especificarán en dm |
|
Conexión roscada (si existe) |
G. 1/8″, 1/4″, 3/8″, 1/2″ |

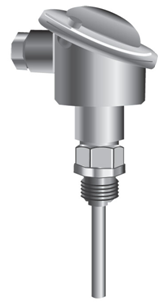

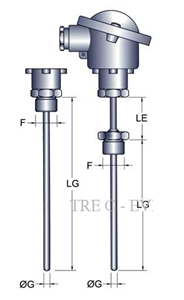

También es adecuado para su uso en el buceo, el PT100también puede ser suministrado completo con cabezal de conexión, adecuado para la medición y control de sistemas genéricos. Su apego es a través de una varilla roscada soldada directamente en el (fijo) o por las juntas especiales de compresión o brida deslizante. La conexión eléctrica se realiza dentro de la cabeza de conexión a través de un bloque de terminales cerámico. Bajo pedido se puede indicarse alternativamente con una salida analógica 4-20 mA.
|
Temperatura de funcionamiento |
Variable en función del modelo |
|
Exactitud / precisión de la medición |
de acuerdo con la normativa EN60751 classe A,B o AA |
|
Tipo de protección (protección) |
minimo IP54 |
|
Conexiones eléctricas |
M20x1,5 |
|
Número de elementos sensibles |
Simple o Doble |
|
Tipo de sensor |
PT 100, PT1000, PT 100, o 4-20mA salida analógica |
|
Tipo de modelo (escala de temperatura) |
-80+600°C, -200+850°C, -80+250°C o perforado -40+500°C |
|
Tipo de conexión |
2 hilos, 3 hilos, 4 hilos (sólo con simple elemento de detección) |
|
Diámetro del revestimiento (OG) |
Ø 6 – 8 – 10 – 12 mm |
|
Material de la cubierta |
AISI304, AISI316 |
|
Longitud de inmersión (LG) |
50, 100, 200 u otros específicos del cliente |
|
Cabezal de conexión (si existe) |
IP45, IP54, IP65 o de Aluminio IP65 ATEX Eexd IIC T6 |
|
Longitud de la extensión (si existe) (LC) |
50, 100, 150 mm |
|
Conexión roscada (si existe) |
G. 1/8″, 1/4″, 3/8″, 1/2″ |
Los parámetros técnicos necesarios para el diseño y la identificación de los trajes mejor modelo PT100 las necesidades de los clientes son los siguientes:
CONTROL DE CALIDAD
Todos nuestros PT100 están completamente sometidos a las pruebas más estrictas de calidad y seguridad, por medio de máquinas automáticas y en pleno cumplimiento con la normativa aplicable y las normas internacionales.
Conforme a las normas internacionales EN60751, en las que se utiliza con el coeficiente alfa de platino temperatura = 3,851 E-03,
Los termómetros de resistencia de platino (RTD de platino), alternativamente, se puede construir a las especificaciones del cliente, de conformidad con otras normas como, por ejemplo, JIS C 1604, etc …
La norma EN 60751 proporciona termómetros de resistencia con un valor nominal a 0 ° C (Ro) entre 5 y 1000 ohmios, pero los valores más comunes son de 100 ohmios, resistencia 500 ohms y 1000.
La relación entre la resistencia a la temperatura t ° (Rt) y la resistencia a 0 ° (Ro) es el siguiente:
|
en el rango de -200 ° C / 0 ° C |
–> Rt = Ro [ 1+At+Bt²+C ( t-100 ) t³ ] |
|
en el rango de 0 ° C / 850 ° C |
–> Rt = Ro ( 1+At+Bt² ) |
donde: A = 3,9083 E-03 / B = -5,775 E-07 / C = -4,183 E-12
Las clases de precisión de lostermómetros de resistencia de platino están relacionados con la temperatura y se normalizan para:
|
Clase AA |
= 0,1+0,0017* | t | ( °C ) |
|
Clase A |
= 0,15+0,002* | t | ( °C ) |
|
Clase B |
= 0,3+0,005 | t | ( °C ) |
|
Clase C |
= 0,6+0,01 | t | ( °C ) |
Los rangos de temperatura de la validez de las clases por encima de la tolerancia se enumeran en la tabla de abajo.
Todos los termómetros de resistencia con mayor toleranciaa la clase B debe tener una de tres o cuatro hilos.
